КД521 кремниевый импульсный диод

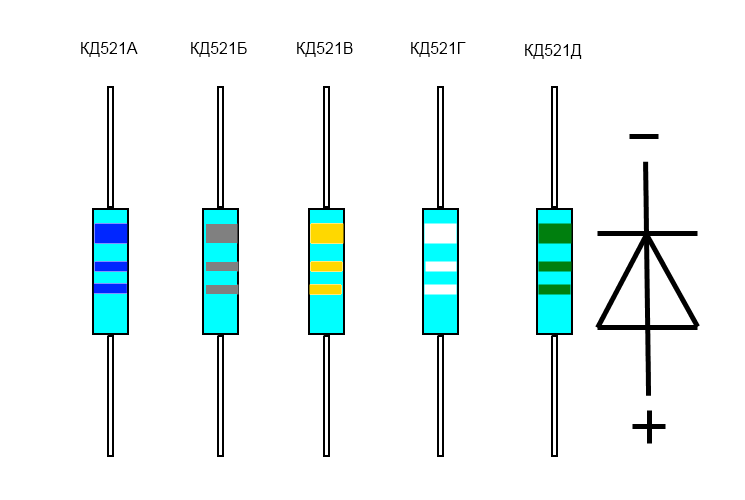

КД521 (кремниевый импульсный диод) Диоды кремниевые, эпитаксиально-планарные, импульсные. Предназначены для применения в импульсных устройствах. Выпускаются в стеклянном корпусе с гибкими выводами. Для обозначения типа и полярности диодов используется условная маркировка: – одна широкая и две узкие цветные полоски на корпусе со стороны положительного (анодного!) вывода: КД521 А Синие полоски КД521 Б Серые полоски КД521 В Желтые полоски КД521 Г Белые полоски КД521 Д Зеленые полоски Масса диода не более 0,15 г. Габаритный чертеж: Электрические параметры: Постоянное прямое напряжение при Iпр. = 50 мА: при T = +25 и +125 °С, не более 1 В при T = -60 °С, не более 1,5 В Импульсное прямое напряжение при Iпр. имп.= 50 мА: не более 1,75 В Постоянный обратный ток при Uобр. = Uобр,макс: при T=-60 и +25°С 1 мкА при T = +125 °С 100 мкА Заряд переключения: при Iпр.= 10 мА, Uобр.и = 10 В, и Iпр.= 1 мА, не более 200 пКл Время обратного восстановления: при Iпр.=10 мА, Uобр.,и =10 В и Iпр. = 1 мА, не более 4* нс Общая емкость диода: при Uобр. = 0, не более 4 пФ Предельные эксплуатационные параметры: Постоянное обратное напряжение: КД521 А 75 В КД521 Б 60 В КД521 В 50 В КД521 Г 30 В КД521 Д 12 В Импульсное обратное напряжение при tи <= 2 мкс и Q>=10: КД521 А 80 В КД521 Б 65 В КД521 В 55 В КД521 Г 35 В КД521 Д 15 В Постоянный или средний прямой ток: при Т=-60…+50°С 50 мА при T=+125°С 20 мА Импульсный прямой ток при tи <= 10 мкс: при T=-60…+50°С 500 мА T=+125°С 200 мА Аварийная перегрузка по прямому току: в течение не более 5 мин., при Т=-60…+50°С 200 мА Температура окружающей среды: -60…+125°С Примечания: В интервале температур окружающей среды +50…+125 °С допустимые значения прямых токов снижаются линейно. Изгиб выводов допускается не ближе 3 мм от корпуса с радиусом закругления не менее 1,5 мм. Пайка выводов рекомендуется не ближе 5 мм от корпуса.
