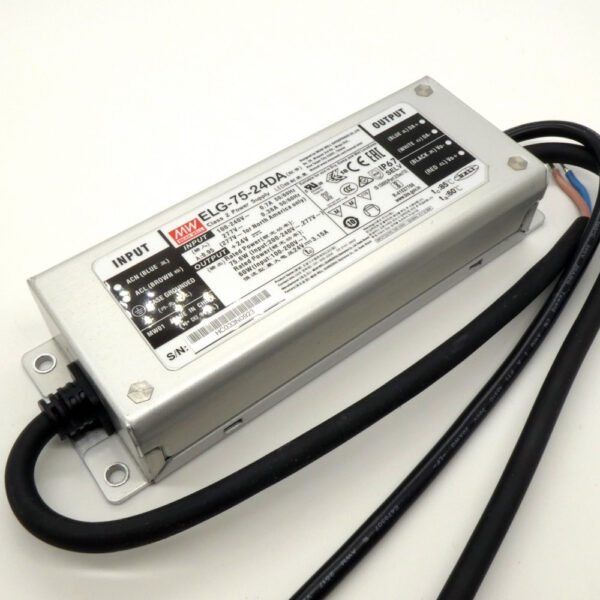

ELG-75-24DA MW Преобразователи статические

ELG-75-24DA, AC-DC, 75.6Вт, IP67, вход 100…305В AC, 47…63Гц/142…431В DC, ККМ, выход 12…24В/3.15А, изоляция 3750В AC, в кожухе 180х63х35,5мм, -40…+85°С (корпус), DALI димминг Источники питания серий ELG-C представляют собой преобразователи (светодиодные драйверы) – источники тока из переменного напряжения электросети 220В (AC) в напряжение постоянного тока (DC) со стабилизацией уровня выходного тока для питания светодиодных изделий – светильников, модулей и отдельных светодиодов. Источники питания ELG-C работают в широком диапазоне входного напряжения – от 100 до 305В (AC) и различаются по сериям по номинальной мощности – 75, 100, 150, 200, 240, 300Вт. Особенностями источников питания ELG-C являются: стабилизация выходного тока CC; низкое собственное потребление; встроенный корректор коэффициента мощности (ККМ); металлический корпус. Стабилизированный выходной ток преобразователей ELG-C выбран из стандартного ряда – 350, 500, 700, 1050, 1400, 1750, 2100 мА (присутствуют не во всех сериях по мощности, необходимо уточнять по Спецификации). В сериях источников питания ELG-C существуют следующие модификации (обозначаются последней буквой или ее отсутствием, например ELG-75-С350A или ELG-75-С700DA): Нет буквы – степень защиты корпуса IP67. Без регулировки выходных параметров и без диммирования. A – степень защиты корпуса IP65. Регулировка выходных параметров (напряжения и тока) встроенными потенциометрами (регуляторами). Без диммирования. B – степень защиты корпуса IP67. Диммирование 3-в-1 (0…10В DC, ШИМ, внешнее сопротивление – переменный резистор). Без регулировки выходных параметров (напряжения и тока). Выход диммирования выводится отдельным кабелем. AB – степень защиты корпуса IP65. Регулировка выходных параметров (напряжения и тока) встроенными потенциометрами (регуляторами). Диммирование 3-в-1 (0…10В DC, ШИМ, внешнее сопротивление – переменный резистор). Выход диммирования выводится отдельным кабелем. D2 – степень защиты корпуса IP67. Диммирование с помощью специального таймера Smart Timer (приобретается отдельно). Выход диммирования выводится отдельным кабелем. DA – степень защиты корпуса IP67. Диммирование по протоколу DALI. Выход диммирования выводится отдельным кабелем. Также для преобразователей всех представленных модификаций существует разновидность с дополнительным проводом защитного заземления во входном кабеле – 3Y (обозначение добавляется в конце наименования, например, ELG-100-С500A-3Y). В этом случае во входном кабеле есть 3 провода – ACL («фаза»), ACN («ноль»), FG («земля»), отличающиеся по цвету. Без этого обозначения во входном кабеле только два провода – ACL («фаза») и ACN («ноль»). ХАРАКТЕРИСТИКИ: Выходная мощность: 75 Вт Выходное напряжение: 12-24В Выходной ток: 1.57-3.15А Тип источника питания: AC-DC Рабочие температуры: -40…+70С Габариты: 219x63x35,5 мм Напряжение сети/входное номинальное: 110/220 В (AC) Режим стабилизации: напряжение+ток Тип диммирования: DALI Исполнение конструктивное: в кожухе Степень защиты: IP67 Функция защиты: КЗ, перегрузка, перенапряжение, перегрев Подстройка выходных параметров: фиксированный выход Диапазон входных напряжений AC: 100-305 В Диапазон входных напряжений DC: 142-431 В Напряжение изоляции вход-выход: 3750 В Количество выходов: 1 Коэффициент мощности: 0.95
